干货｜对超超临界机组主蒸汽疏水阀门的一些探讨

摘要：介绍了西安秦申公司超超临界机组主蒸汽疏水阀门，阀门整体结构上采用了流开型。能自动找正的浮动阀芯采用非平衡式结构，节流罩进行限流耗能降压，有效防止密封面受到冲蚀。阀门泄漏等级高，关闭严密，使用寿命长。可更换式活阀座的采用，使得现场维护检修时不需要切割焊接阀门管道，只需解体更换阀内件即可，省时、方便、低成本。

(来源：火电厂技术联盟 作者：张湘南)

众所周知，超临界、超超临界机组已经成为我国现今发电厂的主力机组。“十五”期间国家“863”计划《超超临界火力发电技术》一文规定了蒸汽压力≥25MPa，主蒸汽温度≥593℃，可以界定为超超临界火力发电机组。因此，超超临界机组上使用的主蒸汽疏水阀门参数一般为：阀前压力31MPa，阀后连接疏水扩容器，温度610℃，公称压力4500Lb，阀体材质为F92。

这类阀门的现场使用工况恶劣，不仅温度高，压力高，而且阀门前后压差大，容易造成空化汽蚀。

近年来，我们经常接到客户对此类阀门的咨询电话，客户对阀门的品质要求也越来越高，在保证阀门关闭严密的前提下，用户更加希望阀门能够保证较长的使用寿命，而且尽可能做到阀座现场可更换，缩短检修时间，保护电厂主蒸气金属管道不被反复切割。

鉴于对以上种种因素的综合考虑，结合国外诸多阀门的成功经验，我们提出了套筒式主蒸汽疏水阀门的概念。

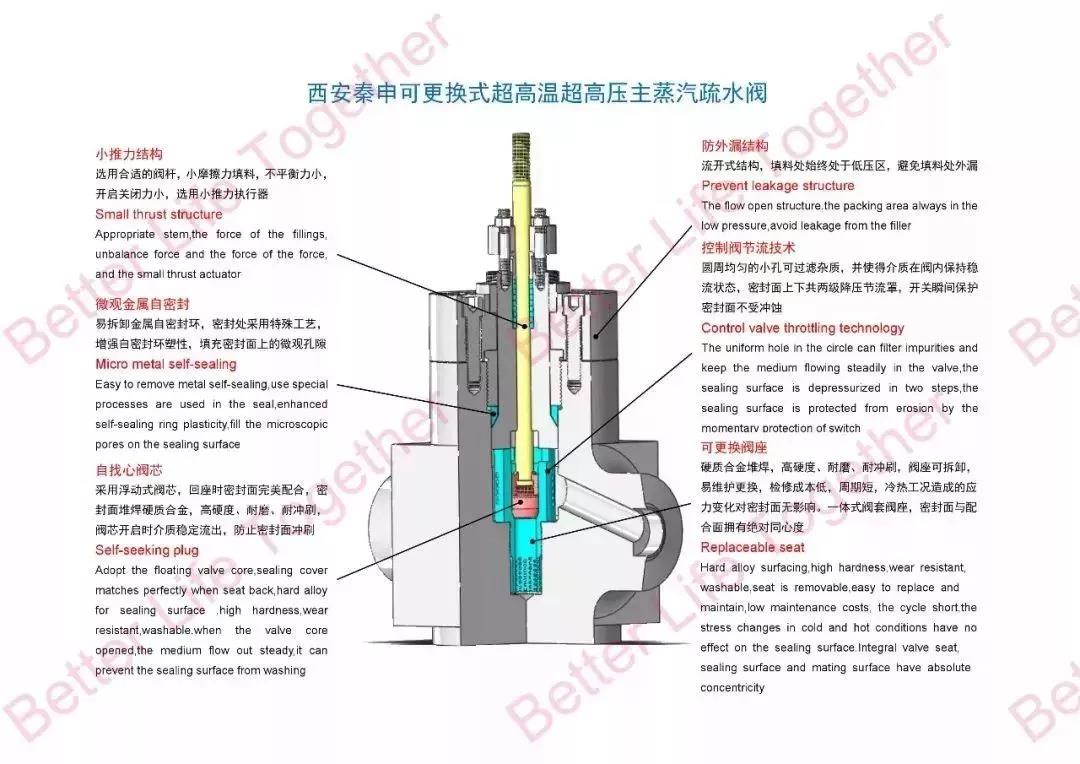

图一主蒸汽疏水阀门结构示意图

(1)阀门的阀座采用可拆卸式结构，整套阀内件拆装维护非常方便。

(2)阀门采用套筒式抗汽蚀节流结构。

(3)组合密封：避免小开度冲刷，使阀门在小开度时几乎没有流体通过，有效保护密封面，使用寿命长。

(4)阀门采用流开型，填料始终处于低压区，避免产生高压外漏的可能性。

(5)阀座下方加有防卡涩节流罩，防止介质内部的杂质损伤密封面。

(6)阀芯采用浮动阀芯自动找正，密封严密。

(7)阀芯采用了非平衡式结构，泄漏等级高于ANSIB16.104-1998Ⅴ级。

(8)上阀盖与阀体之间采用金属自密封结构，密封可靠。

(9)阀杆尺寸合适，填料摩擦力小，对执行机构推力要求小。

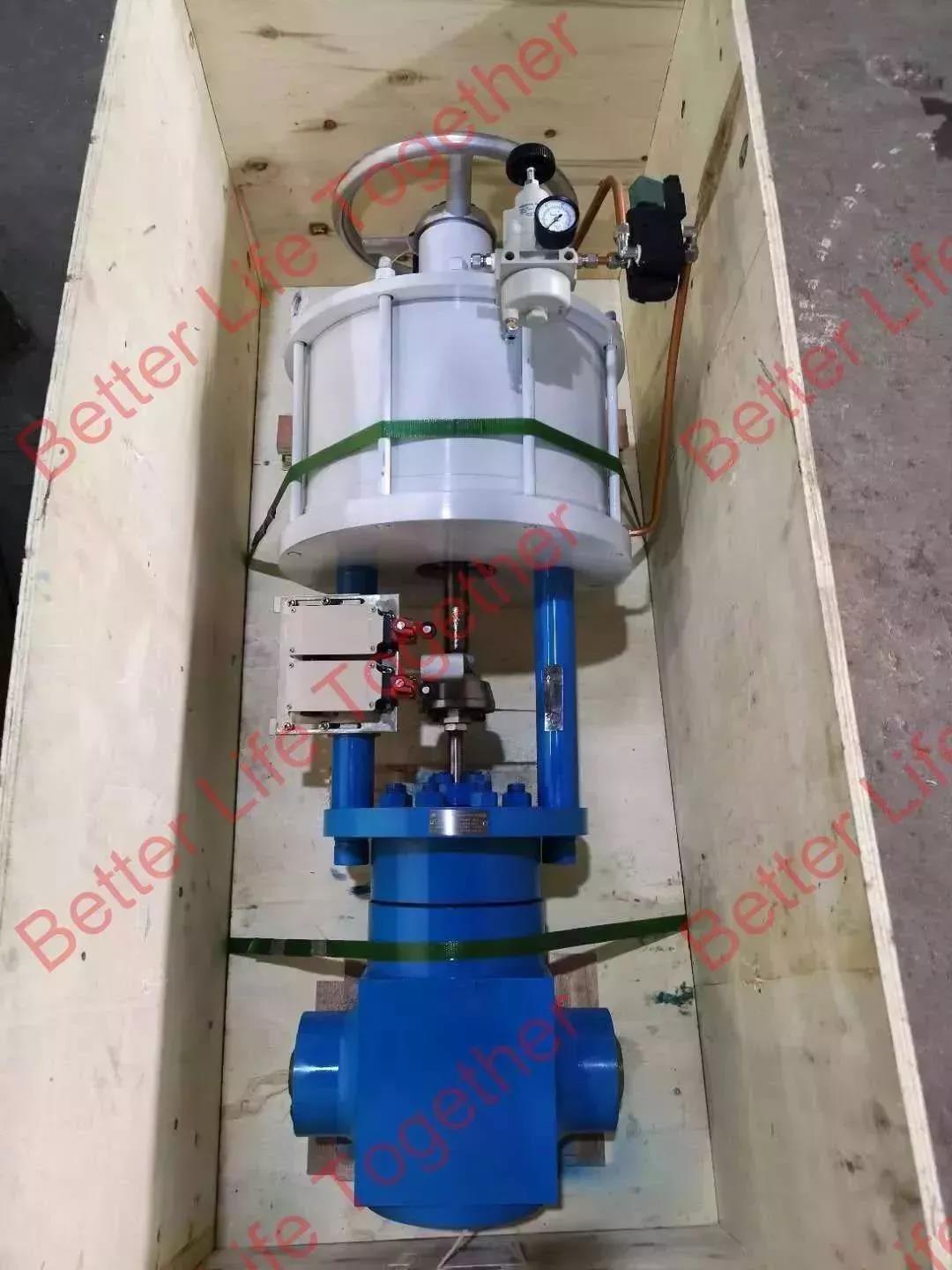

图2阀内组件和阀门实物图

我们首次研发的产品共5台，于2014年应用于江西某电厂660MW超超临界主蒸

汽管道，历经4年、数十次启停机，至今运行平稳，阀体温度为常温(详见附图2-1、2-2、2-3)。该厂近日又续订若干台同等参数产品，山东某电厂已陆续使用此种阀门十几台，还有湖南、河北、上海等地的订单......!

阀门参数为：

阀前压力：26.25MPa

阀后压力：0.0055MPa

温度：610℃

公称通径：DN40

公称压力：4500Lb

阀体材质：F92
