UPS不间断电源配电系统

UPS的使用形式

选购UPS一定要选最适合自己实际使用情况的。

首先是容量的选择，UPS容量应该根据目前的负载量，再加上近期准备增加的负载量来计算。

其次要选择节能的UPS。目前UPS的发展趋势是高频化和模块化，因为高频化可以提高UPS的轻载效率和半载效率，模块化可以使用户边成长边投资，节约能源同时方便扩容。

UPS电源的技术性能

UPS电源的技术性能随使用要求的不同而不同，主要技术性能包括以下几个方面。

˙在线式

˙高效数字功率器件PIGBT技术

˙DSP技术和SMD电气集成模块

˙电池保护功能

˙灵活可靠的并联技术

˙通信及监控功能

˙高可靠性

˙散热系统

˙控制和诊断监控系统

UPS系统配置方案

很多设计工程师都试图设计出完美无暇的UPS解决方案为关键负载提供支持，不过他们的设计方案往往不一定涉及到设计方案的可用性范围。例如，并联冗余、串联冗余、分布式冗余、热连接、热同步、多路并联总线、双系统以及故障预警系统等，这些都是设计工程师或制造商赋予不同配置方案的名称。这些名称的问题对于不同的用户，它们可能具有不同的含义，可以存在很多种解释方式。虽然目前市场上的UPS配置名目繁多且差别甚大，但最常用的不外乎5种。这5种方案包括:①容量;②串联冗余;③并联冗余;④分布式冗余;⑤双系统。选择系统配置方案时，应当根据负载的关键程度而定。此外，还要考虑停机所带来的影响以及公司的风险承受能力，这样才能更好地找到合适的系统配置方案。

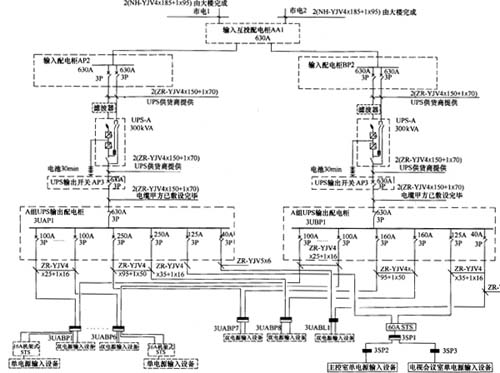

UPS供配电系统 (双总线冗余UPS供配电系统图)

UPS供配电系统的供电范围是计算机设备(主机和附属设备)、通信设备、网络设备、服务器、监控设备、保安监控系统小型机/服务器、网络主交换机等重要设备。UP是输出配电回路(每个配电控制开关为一个回路)需按机房内设备要求设置，小型机/服务器、网络核心交换机及重要路由器要由独立双回路供电，其他计算机设备可用一个回路带3-4个插座，固定于地板下。UPS供配电系统的可靠性，最主要体现在采用了双电源末端互投上，如下图所示：
