另外需注意的是，由于各DS18B20转换方式是采用同时转换，所以需要电流较大，不能利用信号线供电，否则系统无法正常工作。由于系统中使用了多片DSl8B20构成温度传感器网络,结合DSl8B20的实际特点和系统的需求,提出如下解决方案。

首先利用DSl8B20的内部报警上限寄存器存放温度传感器的编号,并将其编号贴在安装完传感器的电缆表面，这样巡检时候可根据编号查询报警值得知哪条电缆异常。流程图如下所示。

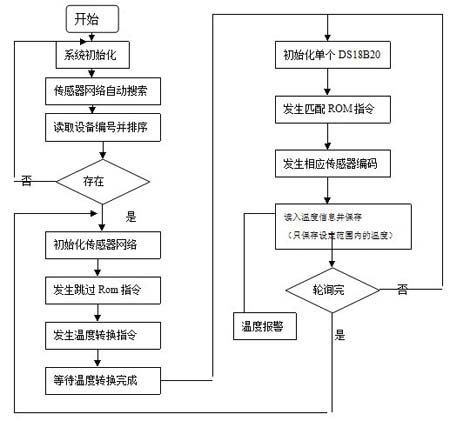

图4监测仪测温主程序流程图

图3的温度报警框图由CPU计算发出，发出的报警信号范围如下：电缆运行规程规定：交联聚乙烯绝缘电缆允许最高连续工作温度90℃，油浸纸绝缘电缆允许最高连续工作温度为60℃，这是指电缆线芯的温度。但是测温模块是测电缆外表的温度，根据测试交联聚乙烯绝缘电缆线芯的温度和外表的温度差为15℃，油浸纸绝缘电缆线芯的温度和外表的温度差为10℃。这样把“注意，电缆己发热”的报警信号分别设定为75℃和50℃。电缆是允许短时过负荷运行，交联聚乙烯绝缘电缆允许100℃，油浸纸绝缘电缆允许70℃，这样必须把“注意，电缆己过负荷”的警告信号分别设定为90℃和60℃。电缆过负荷如果超过48h必须增大电缆导体的截面积，否则会损坏绝缘引起火灾。以上的发热和过负荷的信号必须和电缆通过的实际电流相对应，否则会产生误差。如10KV三相联系120mm2交联电缆在环境温度25℃时允许的载流量是285A，发出“注意，电缆己发热”的报警信号应该是大于允许的载流量，当环境温度大于25℃时，如果测出电缆的实际发热温度大于允许最高连续工作温度，应减少电流运行。

当交联聚乙烯绝缘电缆和油浸纸绝缘电缆短路时温度可达到250℃，这时必须把“注意，电缆己短路”的严重警告信号设定为240℃，电缆短路是不能继续运行的。

3.4查询电路

查询电路主要用于查询电缆历史报警温度和时间，以便检修人员随时了解和掌握运行中电缆每一个时间的发热情况(可查询范围根据存储电路DS1225Y的64KB可存信息量，约700条以上记录设定，超出记录，自动剔除最旧的数据，提供接口将数据导出到pc机硬盘上)。通过按钮确定要显示第几天的温度值，把温度值读到单片机内存，发命令给89C52的读写程序，查找对应的地址单元，把地址单元内容读取出来。

4 结束语

在状态检修中我们对运行中的电缆采用新的监测技术，把传感器安装在电缆头，可准确监测电缆头及整条电缆的发热情况，及时准确掌握运行中的发热情况，以便作出减少负荷或停止运行等相应措施。由于能及时提醒人们把电缆的发热控制在正常范围之内，所以能有效防止火灾事故发生。
