全光纤集中式布线系统技术解析

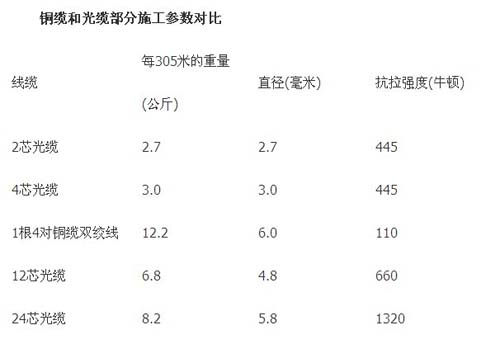

一管双芯的光缆而言容许弯曲半径越大、容许抗拉强度越大，为施工留出的余量就越大，施工之后的系统性能就越有保障。从这个方面来说，光缆布线系统的施工也更加容易保证质量。见下表所示

4、 VF-45光纤快速端接连接器

VF-45光纤快速端接连接器由插头和插座二部分组成，见图五。

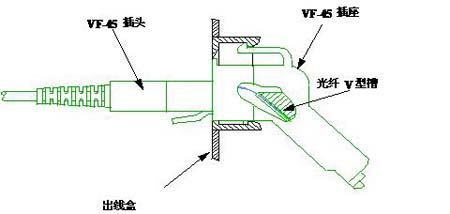

图五 VF-45光纤快速端接连接器

VF-45插座是一个自带保护盖双工光纤连接器，用它来对光纤进行端接。每个VF-45插座可同时端接2芯光纤。VF-45连接器的安装密度和插头-插座方式与传统的8芯RJ-45接口相似。而且组合时无需耦合器和胶粘剂，安装时间只需一至两分钟，使施工难度和劳动力成本大幅下降，

VF-45的插头是自带保护盖的插头，当跳线未插入连接器前，保护盖是关闭的，当插入连接器后，保护盖自动打开，保证光束的通道。从而解决对光跳线发光头的保护，使GGP跳线像RJ-45跳线一样的方便使用。

VF-45光纤连接器的平均插入损耗为0.3dB,远小于TIA/EIA 568所规定的0.75dB。插座可以安装在光纤配线架和桌面面板，它的卡口几何尺寸与RJ-45模块统一，插座可以安装在工作区面板和光纤箱，从而实现端到端的光纤接续。采用了VF-45光纤连接器的布线系统是把光纤的高带宽、简单性、先进性、经济性及可靠性结合起来的关键器件。见图六：

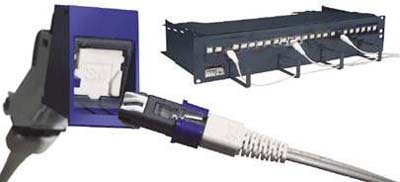

图六 VF-45模块和VF-45光纤配线箱

5、GGP高强度光纤跳线

在光纤通信线路故障中，相当一部分原因是由于光纤跳线过度弯折甚至折断引起的。目前，用于通信光纤的主要材料是二氧化硅，该材料的特性是耐弯折性差、柔韧性差，受外力挤压或弯折时容易破碎或断裂。所以，对光纤布线可靠性的担心正是基于这一点。而要改善这一现状，GGP光纤跳线采用精密涂敷技术和材料技术，这是一种高强度的抗压抗弯折光纤，据悉，最早设计是应用在军队的野战光纤，可以在非常恶劣的环境下为光纤通讯提供了保障。

GGP跳线，在结构上具有永久性高分子聚合物涂层，使纤芯被永久保护，从而其抗静态疲劳性高，在相同的弯曲半径下应力较低，柔韧性增强,具备优异的机械强度和可以承受更小的弯曲半径，降低使用和维护的压力。业内俗称为软跳线。见图七，GGP高强度光纤跳线和结构示意图。

图七 GGP光纤与普通光纤在125μm包层处的不同结构

由GGP高强度抗弯折光纤制成的光纤跳线具有极强的抗弯折特性，可以应用在中心机房、无线基站机房、光缆交接箱、分光分纤箱和用户终端等场合，极大地提高光纤网络传输的可靠性。

6、光纤布线系统的维护和故障排除

光纤布线出现故障时，首先通过OTDR快速、准确地判断出故障类型，排除光纤破损折断的情况外，一般常见的是光纤连接器的灰尘会堵塞光纤传输链路，也会产生散射，对光纤网络的运行影响很大。导致光纤链路的衰减增加，影响光纤的传输性能，与VF-45光纤连接器配套的光纤清洗液可以完全解决对光纤链路的保护。建议选择VF-45光纤连接器专业的光纤清洗液，它是一种无毒、阻燃、绝缘的氟化液，这种液体即使喷洒在运行的有源设备上，也完全不影响设备的运行。这种清洗液被网管人员称作为“魔水”。选择专用的清洗液以作为专业的光纤链路整体解决方案是必不可少的一部分。

VF-45光纤连接器的清洗工具见图八：

图八 VF-45光纤连接器的清洗工具和方法

7、 VF-45桌面出线盒，如图九所示。

图九 86型光纤出线盒

从图九可以看出，这样设计的一个86型的光纤出线盒可以容纳至少1米的光纤盘留，并且通过光纤的自身张力、而不需要特别的设计就能够有效地保证所盘留的光纤的弯曲半径，从而即保证了光纤线路低损耗、又有利于光纤的使用寿命，同时，一旦需要重新端接光纤连接器时，只要拉出一部分盘留的光纤、而不需要重新铺设缆线，为光网络的维护带来了巨大的便捷。

除了能够在保证弯曲半径的情况下盘留至少1米的光纤之外，这样设计的光纤面板还具有其它很多优点：

86型，与其他强电、弱电面板从外观上统一

光铜合一：一个86型光纤出线盒可安装2个VF-45插座(4芯)含光缆管理，也可以安装一光一铜，灵活性强

光跳线下面插拔：减少外力对光跳线的破坏;排除光信号正面辐射伤害到人眼的可能性;减少光跳线所占的突出墙面的空间

多种进缆方式：不需要底盒;在出线盒上有一个特别的设计，容许明装的线缆进入，结构简
