巴西3•21大停电事故：14州大停电 18000MW负荷损失占联网系统22.5%

一、事故概况

2018年3月22日，据巴西国家电网运营商消息，当地时间3月21日15时48分出现停电事故，导致巴西北部和东北部电力系统与主网解列，北部和东北部至少14州发生大停电，导致18000MW负荷损失，占巴西全国联网系统（SIN）的22.5%，造成全国约四分之一的用户断电。

受影响最大的是北里奥格兰德州、帕拉伊巴州和马拉尼昂州，大多数城市停电数小时。此外，巴西南部和东南部也发生断电。包括地铁和有轨电车在内的公共交通停运，造成混乱。

截至目前，官方层面尚在调查事故原因，巴西矿产与能源部部长FernandoCoelhoFilho表示，初步分析断电原因与帕拉州贝罗蒙特(BeloMonte)水电站送出线路发生故障有关；国家电力调度中心（ONS）主任LuizEduardoBarataFerreira稍后指出，故障发生在与水电站联络的换流站内断路器上。

图1-1巴西停电造成的影响

二、事故经过

（一）大停电事故经过：

巴西国家电力系统管理局当地时间21日晚发表声明称，正在调查断电原因，初步怀疑是用电超负荷，引发连锁反应导致停电。

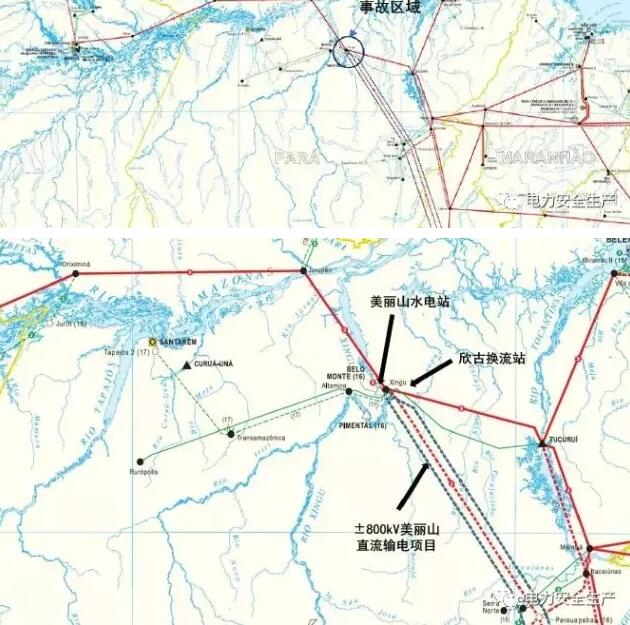

巴西北部、东北地区电网网架结构如图2-1所示，红色线路为500kV主网架。据相关政府主管部门透露（尚未官方式公布），初步查明由于欣古（xingu）换流站中的断路器校准出现误差，该设备热稳控制定值被设置为3700MW，而不是额定的4000MW。21日下午，当线路负荷增加到4000MW时，该断路器跳脱引发系统连锁反应。

图2-1巴西北部区域主网网架结构

具体事故经过如下：

15时48分，因巴西欣古（xingu）换流站交流侧500kV断路器故障，使得帕拉州贝罗蒙特(BeloMonte)水电站送出线路失压，导致贝罗蒙特(BeloMonte)水电站脱网。

15时50分，国家电力调度中心（ONS）发出紧急通报，全国十四个州失电。受巴西东北部电网主力电源脱网影响，引发系统崩溃，造成巴西全国联网系统（SIN）18000MW负荷损失，并且导致与巴西南部（负荷中心）电网联络的±800kV巴西美丽山直流输电系统闭锁，南部区域损失负荷达到4200MW。
