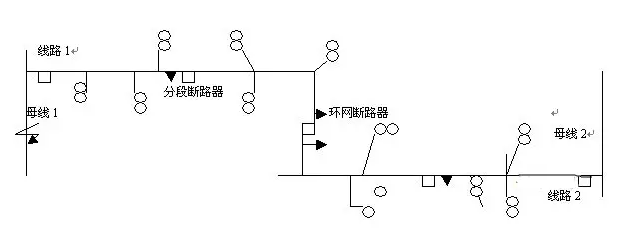

【涨知识】10kV配电线路单相接地的常见故障及处理方法

绝缘监察装置，通常采用三相五柱式电压互感器加上电压继电器、信号继电器及监视仪表构成。

它由五个铁芯柱组成，有一组原绕组和二组副绕组，均绕在三个中间柱上，其接线方式为Ynynd。

这种接线的优点是：

第一副绕组不仅能测量线电压，而且还能测相电压;

第二副绕组接成开口三角形，能反映零序电压。

当网络在正常情况下，第一副绕组的三相电压是对称的，开口三角形开口端理论上无电压，当网络中发生单相金属性接地时(假设A相)，网络中就出现了零序电压。

网络中发生非金属性单相接地时，开口两端点间同样感应出电压，因此，当开口端达到电压继电器的动作电压时，电压继电器和信号继电器均动作，发出音响及灯光信号。

值班人员根据信号和电压表指示，便可以知道发生了接地故障，并判定接地相别，然后向调度值班员汇报。但必须指出，绝缘监察装置是与母线共用的。

二.发生单相接地故障的原因

导线断线落地或搭在横担上;

导线在绝缘子中绑扎或固定不牢，脱落到横担或地上;

导线因风力过大，与建筑物距离过近;

配电变压器高压引下线断线;

配电变压器台上的10kV避雷器或10kV熔断器绝缘击穿;

配电变压器高压绕组单相绝缘击穿或接地;

绝缘子击穿;

线路上的分支熔断器绝缘击穿;

同杆架设导线上层横担的拉线一端脱落，搭在下排导线上;

线路落雷;树木短接;鸟害;飘浮物(如塑料布、树枝等);

其它偶然或不明原因。

三.单相接地故障的危害

1.对变电设备的危害

10kV配电线路在出现单相接地故障后，变电站10kV的母线上的电压互感器检测不到电流，则是会在开口三角形上产生零序电压、电流增加等，如果运行的时间过长，就会导致电压互感器的损坏。

单相接地故障后，也有可能会出现谐振过电压的情况。谐振过电压是正常电压的几倍大小，因此严重的话会对变电设备的绝缘保护装置产生危害，造成变电设备绝缘部分的击穿，从而导致重大事故的发生。

2.对配电设备的危害

单相接地故障还有可能会导致间断的弧光接地现象，同时谐振过电压会击穿绝缘保护层，产生线路的短路事故，出现配电变压器烧毁的事故，使线路上的避雷器、熔断器绝缘击穿、烧毁,也可能发生电气火灾事故。

3.对区域电网的危害

严重的单相接地故障，可能破坏区域电网的稳定，造成更大事故。

4.对人畜的危害

像导线落地这种类型的单相接地故障，一旦出现配电线路持续工作的情况，那么同配电设备近距离的行人以及线路的检查人员(尤其是夜间的线路检查人员)，极有可能发生跨步电压产生的电击事故，还有可能会发生牲畜被电
