电缆分类

1.型号

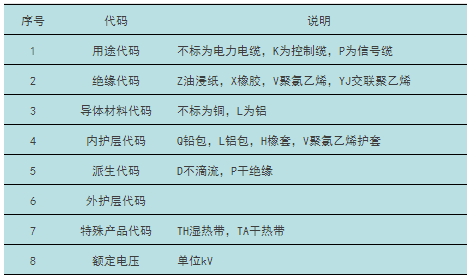

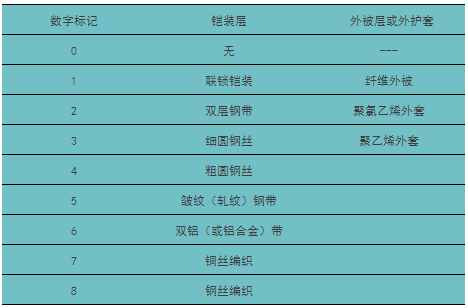

铠装层符号

2、分类

(1)按应用

1)电力系统:架空裸电线、汇流排(母线)、电力电缆(塑料线缆、油纸电缆(基本被塑料电力电缆代替)、橡套线缆、架空绝缘电缆)、分支电缆(取代部分母线)、电磁线以及电气设备用线电缆等。

2)信息传输系统:市话电缆、电视电缆、电子线缆、射频电缆、光纤缆、数据电缆、电磁线、电力通信或其他复合电缆等。

3)机械设备、仪器仪表系统:除架空裸电线外几乎其他所有产品,主要是电力电缆、电磁线、数据电缆、仪器仪表线缆等。

(2)按产品

1)裸电线及裸导体制品

2)电力电缆

3)电气装备用电线电缆

4)通信电缆及光纤

5)电磁线(绕组线)

6)电线电缆的衍生/新产品

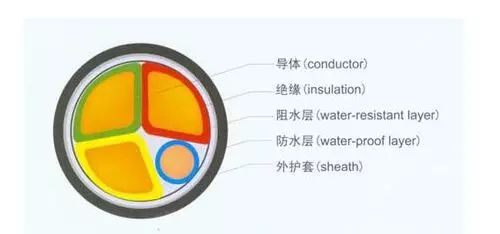

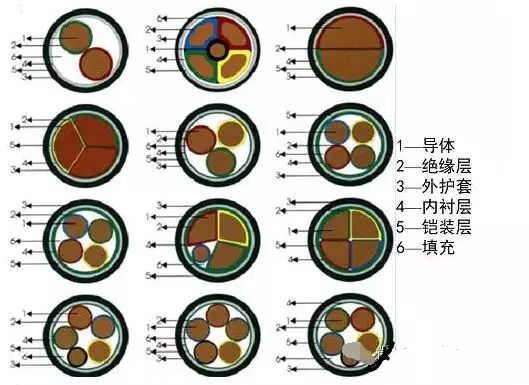

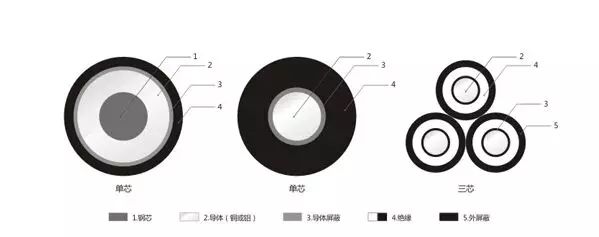

3.结构

4.电力电缆

主要有油浸纸绝缘铅包电力电缆、橡皮绝缘电力电缆、聚氯乙烯绝缘、聚氯乙烯护套电力电缆、自容式充油电缆等。下面举几个例子说明一下

聚氯乙烯绝缘电力电缆

氯乙烯塑料物理机械性能较好,大量用来制造1kV及以下的低压电力电缆,供低压配电系统用。

橡皮绝缘电力电缆

柔软电缆,可移动电力电缆,主要用于企业经常需要变动敷设位置的场合。采用天然橡胶绝缘,电压等级主要是1KV,可以生产6KV级

粘性油浸渍绝缘电力电缆

已被交联聚乙烯电缆所取代。

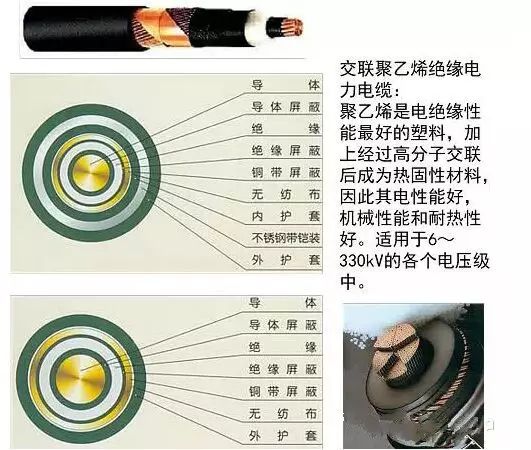

分为带绝缘型((统包型)与分相屏蔽(铅包)型

架空绝缘电缆

带有绝缘的架空导线,架设在电杆上,绝缘设计裕度可小于电力电缆。绝缘采用聚氯乙烯或交联聚乙烯。

一般制成单芯,但也可将3~4相绝缘芯绞合成一束,不加护套,称为集束型架空电缆。

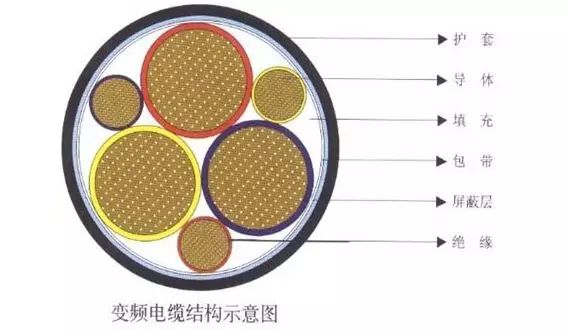

变频电缆

工作频率为30~300Hz,选用交联聚乙烯为绝缘材料。

橡套电缆

由多股的细铜丝为导体,外包橡胶绝缘和橡胶护套的一种柔软可移动的电缆。

阻燃电缆

在规定试验条件下,试样被燃烧,在撤去试验火源后,火焰的蔓延仅在限定范围内,残焰或残灼在限定时间内能自行熄灭的电缆。特性是在火灾情况下有可能被烧坏而不能运行,但可阻止火势的蔓延。

有卤阻燃电缆及无卤低烟阻燃电缆两大类

A类阻燃最为严格,B类阻燃要求较高,均适用于对阻燃要求较为严格的场合,C类阻燃为一般阻燃,适用于大多数要求阻燃的场合。

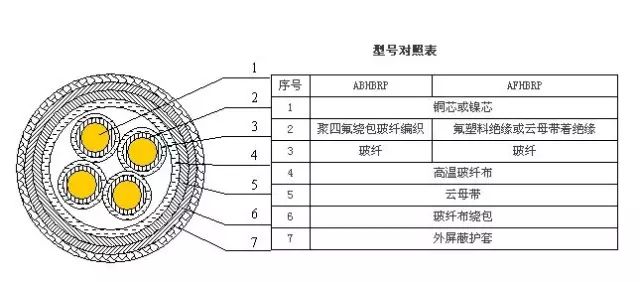

耐火电缆

指在规定试验条件下,试样在火焰中被燃烧,在一定时间内仍能保持正常运行的性能。特性就是电缆在燃烧条件下仍然能维持该线路一段时间的正常工作。

A类耐火电缆的耐火性能优于B类。

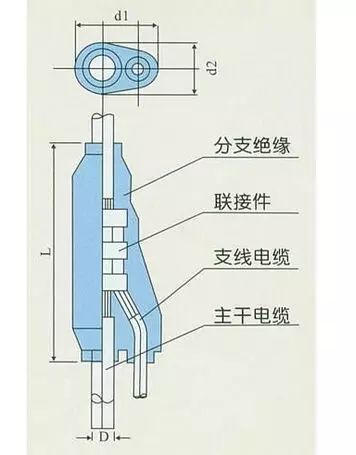

预分支电缆

分支线预先制造在主干电缆上,分支线截面大小和分支线长度等是根据设计要求决定。预分支电缆是高层建筑中母线槽供电的替代产品。

防水电缆

绝缘层、填充层以及护套层均采用高密度防水橡皮,故具有很强的防水性能。适用于潜水泵、水下作业、喷水池、水中景光灯等水处理设备。

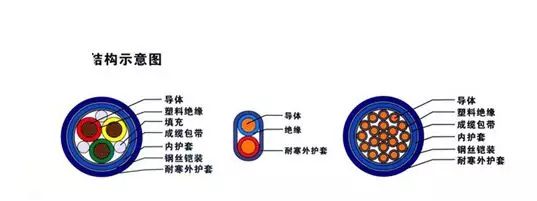

耐寒电缆

广泛应用恶劣的高寒环境,在高寒气候下仍保持良好的弹性和弯曲性能。导体采用多股细绞和精绞成束,一级无氧铜丝作导体。

环保电缆

无卤素、高透光率、高阻燃性、不产生腐蚀气体、防水、防紫外线、不含重金属、可以回收再生利用。

举例说明

1、预制分支电缆

预制分支电缆布线用于高层、多层及大型公共建筑室内低压树干式配电系统;预制分支电缆应根据使用场所的环境特征及功能要求选型,在敷设环境和安装条件允许时,宜选用单芯预制分支电缆。

预制分支电缆的选型要点如下:

1、一般场所或一般负荷,选用VV型聚氯乙烯护套预制分支电缆;

2、使用环境平均温度大于35℃或负荷较大时,选用YJV型或YJY型交联聚乙烯绝缘聚氯乙烯护套或聚烯茎护套预制分支电缆;

3、设计应根据对线路的阻燃、低卤或耐火等功能要求,选用相应的ZR阻燃、DW低卤或NH耐火型电缆;

4、选择主干电缆截面和分支电缆截面应留有约30%的余量,并满足电压降的要求。

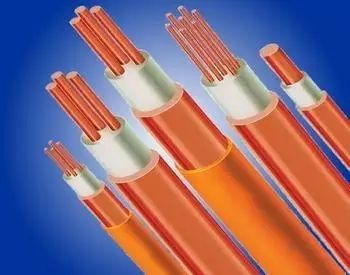

2、矿物绝缘(MI)电缆

矿物绝缘(MI)电缆布线用于民用建筑中高温或有耐火要求的场所;应根据电缆敷设环境,确定电缆最高使用温度,合理选择相应的电缆载流量,确定电缆规格;应根据线路实际长度及电缆交货长度,合理确定矿物绝缘电缆规格,避免中间接头。

在不同的线芯最高使用温度下,相同截面的矿物绝缘电缆可具有不同的载流量。使用温度愈高,载流量愈大。因此,在选择电缆载流量、确定电缆截面规格时,应根据环境温度、性质、电缆用途,先要合理确定线芯最高
